迪能電氣教大家如何安裝UPS不間斷電源
行業百科 | 2019-06-09
UPS不間斷電源一般情況下用于單位，公共場所，例如醫院，商業樓，政府部門等，一般來講安裝都是由專業人員來做，迪能電氣相信很多對安裝UPS不間斷電源也感興趣，今天有著多年生產和維護UPS的經經驗的迪能電氣為大家講解UPS不間斷電源的基本知識及安裝案例，
首先介紹一下UPS的一些基礎知識
1、為什么用UPS？UPS的作用是什么？
至于為什么用UPS？就是為了不停電。
UPS的三大基本功能：穩壓，濾波，不可間斷。
在市電供電時，它是穩壓器和濾波器的作用，保證設備正常工作；在市電中斷時，它又可以通過把它的直流供電部分（電池組，柴油發電機等）提供的直流電轉化為完美的交流電供負載使用，其中由市電供電轉電池供電一般為0時間切換，這樣就使負載設備在感覺不到任何變化的同時保持運行，真正保證了設備的不間斷運行。
2、UPS一般帶感性負載的能力強還是帶容性負載的能力強？為什么？
一般UPS就是按感性負載設計的，所以帶感性負載是它的本分。一般UPS逆變器輸出端并聯的電容器一方面起濾波作用，另一方面是抵消負載中的電感分量。
如果負載時容性，又如何用電容去抵消電容性分量呢？只能使輸出的電容分量加大，而這些電容分量的電流又必須由逆變器提供，使逆變器輸出的有功分量減小，所以帶載的能力就減弱了。
3、STS(靜態開關),LBS(同步器)及雙總線作用是什么？
STS的作用是將兩路輸入交流電進行切換。
LBS的作用是將兩組UPS同步，目的是為了使STS的切換時間為零。
雙總線的作用是為了給用電設備提供冗余的電源。
4、EPS和在線式UPS的主要區別是什么？?jī)烧叩闹饕猛臼鞘裁矗?br />
與UPS相同之處：EPS是100%的后備式UPS，它的工作原理和后備式UPS一樣。
不同之處：EPS由于帶的負載不同，比如照明和啟動水泵等，功率需要做的很大，在啟動水泵時可以將逆變器做成變頻器；而后備式UPS由于主要的對象是PC機之類的IT設備，所以容量很少有超過3KVA的。
一般3KVA以上的IT設備都選用在線式UPS，在IT設備場合無論如何是不能用EPS的。
5、工頻機和高頻機比較各有什么優缺點？高頻機能否取代工頻機？
工頻機UPS：缺點是輸入功率因數低，功耗大，效率低，體積大，笨重，價格高，可靠性低；優點是制造相對容易，尤其是采用手工作業影響也不大，要求一致性相對低一些。
高頻機UPS：優點是輸入功率因數高，功耗小，效率高，體積小，輕便，可靠性高；但對生產手段要求高，要求一致性嚴格。
6、為什么UPS的容量用VA表示？這叫什么功率？
有功功率的單位是瓦特（W），無功功率的單位是乏。一般UPS的容量都用視在功率表示，由于視在功率中既包含有功功率，也包含無功功率，既不能稱作W也不能稱var，既然是視在功率是伏特（V）與安培（A），就索性稱為VA。
7、什么叫有功功率，什么叫無功功率？
有功功率指的是能使負載做功的功率，比如使燈泡發光，使電路工作等等。做功后又完全變成熱量散發到大氣中，一去不復返。
無功功率指的是儲存在儲能裝置（器件）中的功率，它可以轉化為有功功率。
8、UPS效率的定義是什么？它代表什么？和功率因數是一回事嗎？
UPS效率的η的定義是：輸出有功功率P與輸入有功功率P’之比的百分?jǐn)?shù)，即：η=（P/P’）％。它是衡量UPS功耗大小的標志。和功率因數不是一碼事。
9、蓄電池的容量單位是什么？它的含義是什么？
蓄電池的容量單位是安培小時，簡稱安時（AH），它的含義是該電池在指定放電率的條件下恒流或者恒功率放電，到指定放電時間結束瞬間放出的容量數。如放電率為10，容量為100AH的電池，用放電電流10A恒流放電10H，所放出的容量就是100AH。
10、 UPS的發展趨勢是怎樣的？
發展UPS技術的主要目的是提高UPS對輸出端負載的動態響應越來越快又好。顯然，采用先進的高頻技術，動態響應速度最快，效果最好。
11、傳統工頻機帶輸出隔離變壓器是否可以增加帶載能力和降低零地電壓？
工頻機的輸出隔離變壓器嚴格講是它逆變部分不可或缺的組件，沒有全隔離效果，因?yàn)榕月窡o(wú)隔離，零線無隔離。
12、UPS上有防雷嗎？
UPS可以選配輸入C級防雷，它有兩種方式：
1）、以保護負載為優先的防雷；
2）、以保護供電為優先的防雷，但是作用不大。因?yàn)閁PS裝了防雷充其量只能使配電柜中省一級防雷，但是配電當中還是不能省略防雷裝置。
13、UPS帶了隔離變壓器是否可以抗過載能力增強？
錯了，那是反應速度慢，過載以后UPS都會跳旁路工作，等負載正常后再恢復整流和逆變工作。我們應該通過升級UPS容量來滿足日益增長的負荷擴容需要
首先電池拆封，共計32塊，12V 、100AH。
UPS接線端子，從左往右為電池、主路輸入、旁路、輸出。接線為4+1，三火一零一地。這臺機器接線前，首先測試主路和旁路是否已連接，有萬用表測試U1、U2是否短路？V1、V2是否短路？W1、W2是否短路？如果短路，市電直接接主路就可以了；如果不是短路，就用連接把對應的端子連接。
首先介紹一下UPS的一些基礎知識
1、為什么用UPS？UPS的作用是什么？
至于為什么用UPS？就是為了不停電。
UPS的三大基本功能：穩壓，濾波，不可間斷。
在市電供電時，它是穩壓器和濾波器的作用，保證設備正常工作；在市電中斷時，它又可以通過把它的直流供電部分（電池組，柴油發電機等）提供的直流電轉化為完美的交流電供負載使用，其中由市電供電轉電池供電一般為0時間切換，這樣就使負載設備在感覺不到任何變化的同時保持運行，真正保證了設備的不間斷運行。
2、UPS一般帶感性負載的能力強還是帶容性負載的能力強？為什么？
一般UPS就是按感性負載設計的，所以帶感性負載是它的本分。一般UPS逆變器輸出端并聯的電容器一方面起濾波作用，另一方面是抵消負載中的電感分量。
如果負載時容性，又如何用電容去抵消電容性分量呢？只能使輸出的電容分量加大，而這些電容分量的電流又必須由逆變器提供，使逆變器輸出的有功分量減小，所以帶載的能力就減弱了。
3、STS(靜態開關),LBS(同步器)及雙總線作用是什么？
STS的作用是將兩路輸入交流電進行切換。
LBS的作用是將兩組UPS同步，目的是為了使STS的切換時間為零。
雙總線的作用是為了給用電設備提供冗余的電源。
4、EPS和在線式UPS的主要區別是什么？?jī)烧叩闹饕猛臼鞘裁矗?br />
與UPS相同之處：EPS是100%的后備式UPS，它的工作原理和后備式UPS一樣。
不同之處：EPS由于帶的負載不同，比如照明和啟動水泵等，功率需要做的很大，在啟動水泵時可以將逆變器做成變頻器；而后備式UPS由于主要的對象是PC機之類的IT設備，所以容量很少有超過3KVA的。
一般3KVA以上的IT設備都選用在線式UPS，在IT設備場合無論如何是不能用EPS的。
5、工頻機和高頻機比較各有什么優缺點？高頻機能否取代工頻機？
工頻機UPS：缺點是輸入功率因數低，功耗大，效率低，體積大，笨重，價格高，可靠性低；優點是制造相對容易，尤其是采用手工作業影響也不大，要求一致性相對低一些。
高頻機UPS：優點是輸入功率因數高，功耗小，效率高，體積小，輕便，可靠性高；但對生產手段要求高，要求一致性嚴格。
6、為什么UPS的容量用VA表示？這叫什么功率？
有功功率的單位是瓦特（W），無功功率的單位是乏。一般UPS的容量都用視在功率表示，由于視在功率中既包含有功功率，也包含無功功率，既不能稱作W也不能稱var，既然是視在功率是伏特（V）與安培（A），就索性稱為VA。
7、什么叫有功功率，什么叫無功功率？
有功功率指的是能使負載做功的功率，比如使燈泡發光，使電路工作等等。做功后又完全變成熱量散發到大氣中，一去不復返。
無功功率指的是儲存在儲能裝置（器件）中的功率，它可以轉化為有功功率。
8、UPS效率的定義是什么？它代表什么？和功率因數是一回事嗎？
UPS效率的η的定義是：輸出有功功率P與輸入有功功率P’之比的百分?jǐn)?shù)，即：η=（P/P’）％。它是衡量UPS功耗大小的標志。和功率因數不是一碼事。
9、蓄電池的容量單位是什么？它的含義是什么？
蓄電池的容量單位是安培小時，簡稱安時（AH），它的含義是該電池在指定放電率的條件下恒流或者恒功率放電，到指定放電時間結束瞬間放出的容量數。如放電率為10，容量為100AH的電池，用放電電流10A恒流放電10H，所放出的容量就是100AH。
10、 UPS的發展趨勢是怎樣的？
發展UPS技術的主要目的是提高UPS對輸出端負載的動態響應越來越快又好。顯然，采用先進的高頻技術，動態響應速度最快，效果最好。
11、傳統工頻機帶輸出隔離變壓器是否可以增加帶載能力和降低零地電壓？
工頻機的輸出隔離變壓器嚴格講是它逆變部分不可或缺的組件，沒有全隔離效果，因?yàn)榕月窡o(wú)隔離，零線無隔離。
12、UPS上有防雷嗎？
UPS可以選配輸入C級防雷，它有兩種方式：
1）、以保護負載為優先的防雷；
2）、以保護供電為優先的防雷，但是作用不大。因?yàn)閁PS裝了防雷充其量只能使配電柜中省一級防雷，但是配電當中還是不能省略防雷裝置。
13、UPS帶了隔離變壓器是否可以抗過載能力增強？
錯了，那是反應速度慢，過載以后UPS都會跳旁路工作，等負載正常后再恢復整流和逆變工作。我們應該通過升級UPS容量來滿足日益增長的負荷擴容需要

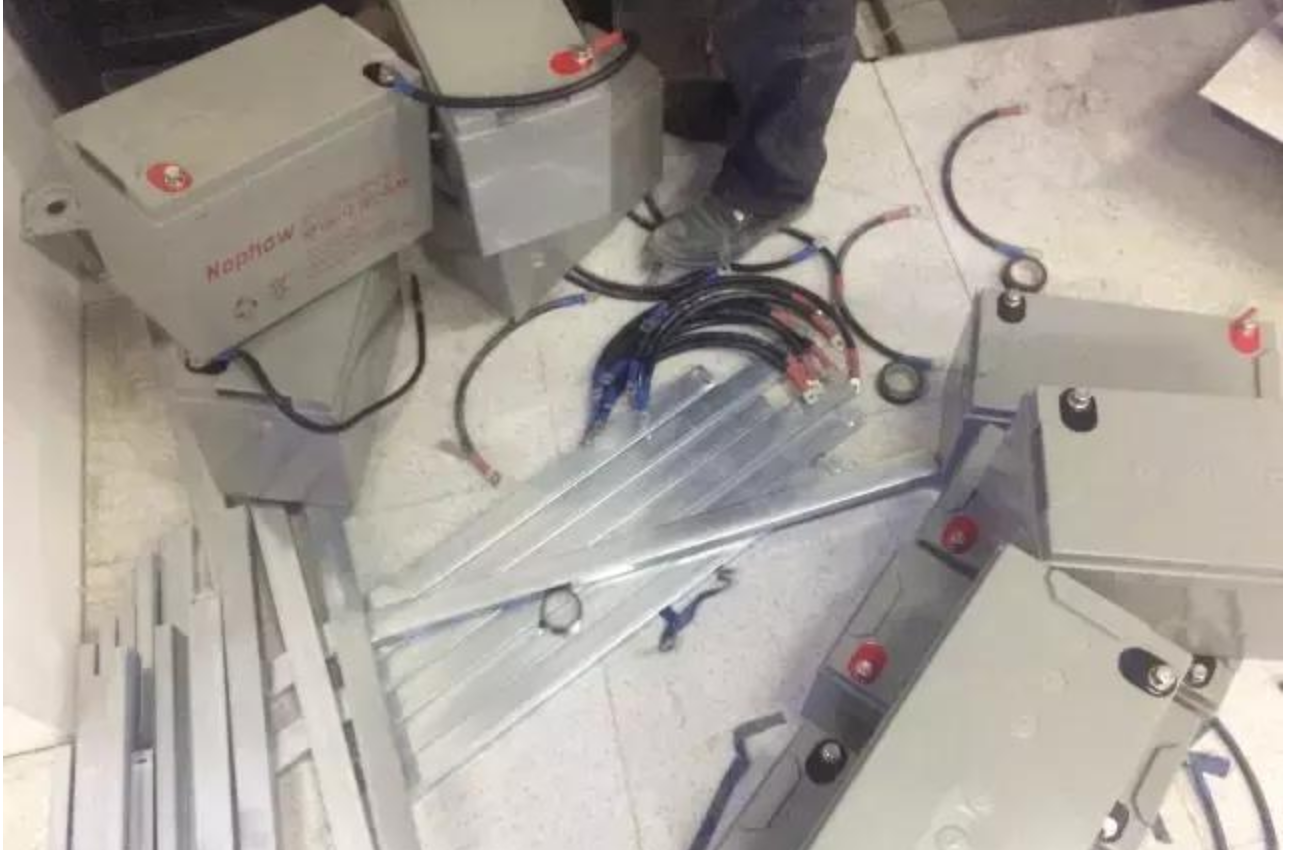

首先電池拆封，共計32塊，12V 、100AH。
連接線一般情況廠家都會指定配好，

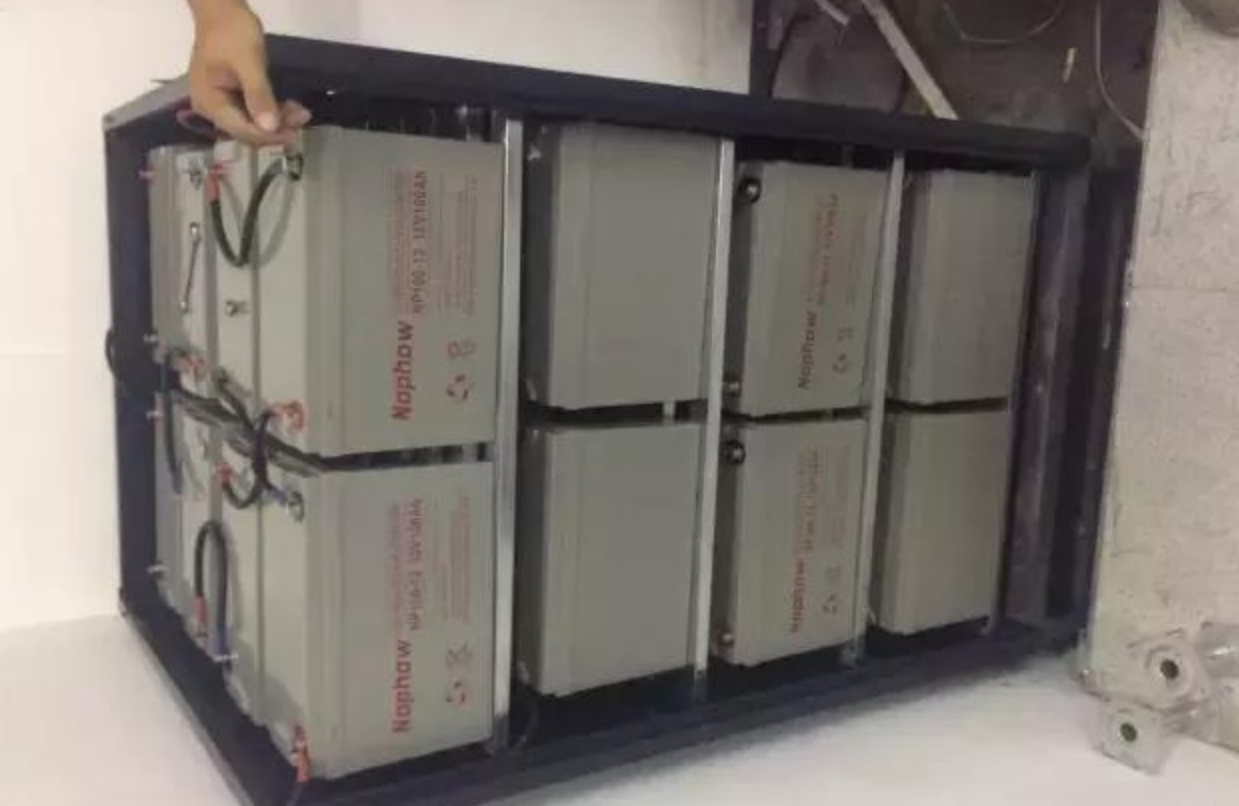

安裝電池柜，電池下面做了簡單的支撐架，支撐架的尺寸一般由廠家提供，至于高度一般和靜電地板一樣

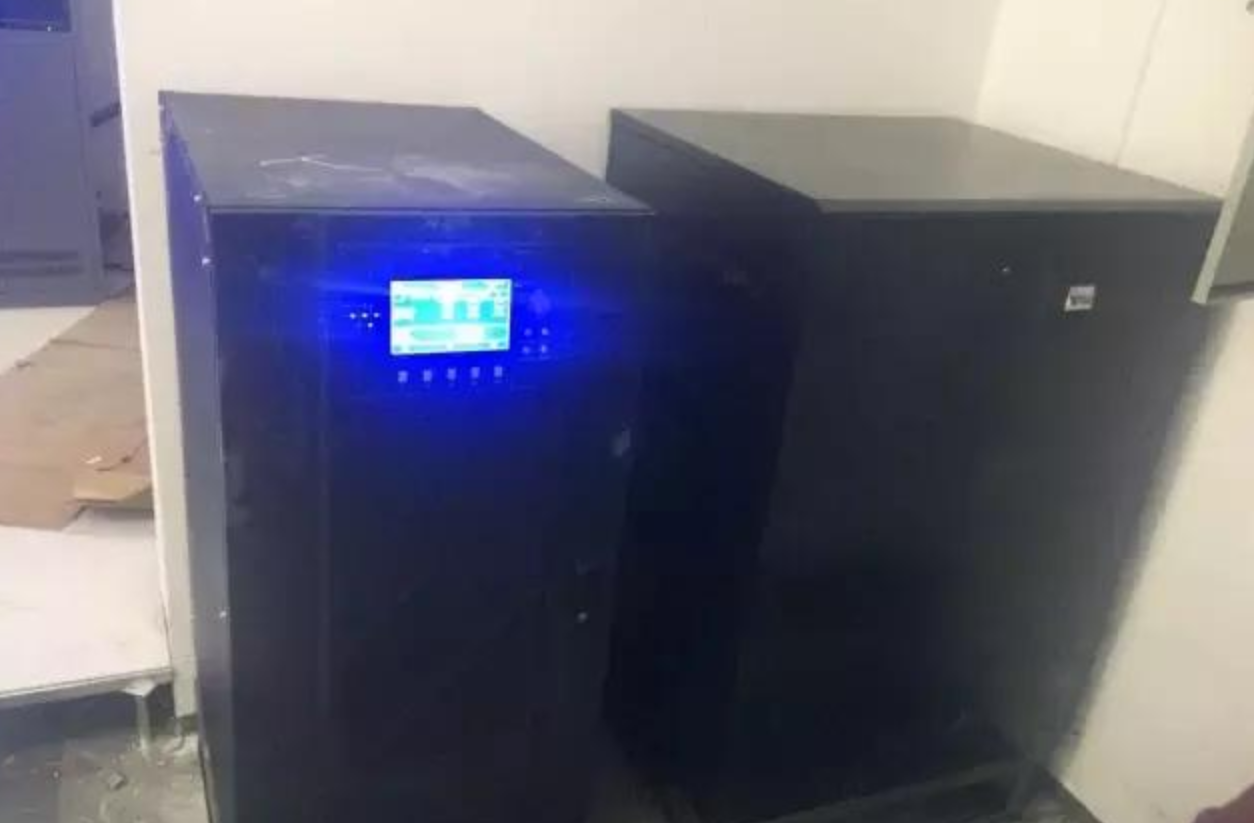

左邊為UPS主機，由于是工頻機，體積大，重大340kg。安裝不方面，下面也做了支撐架。

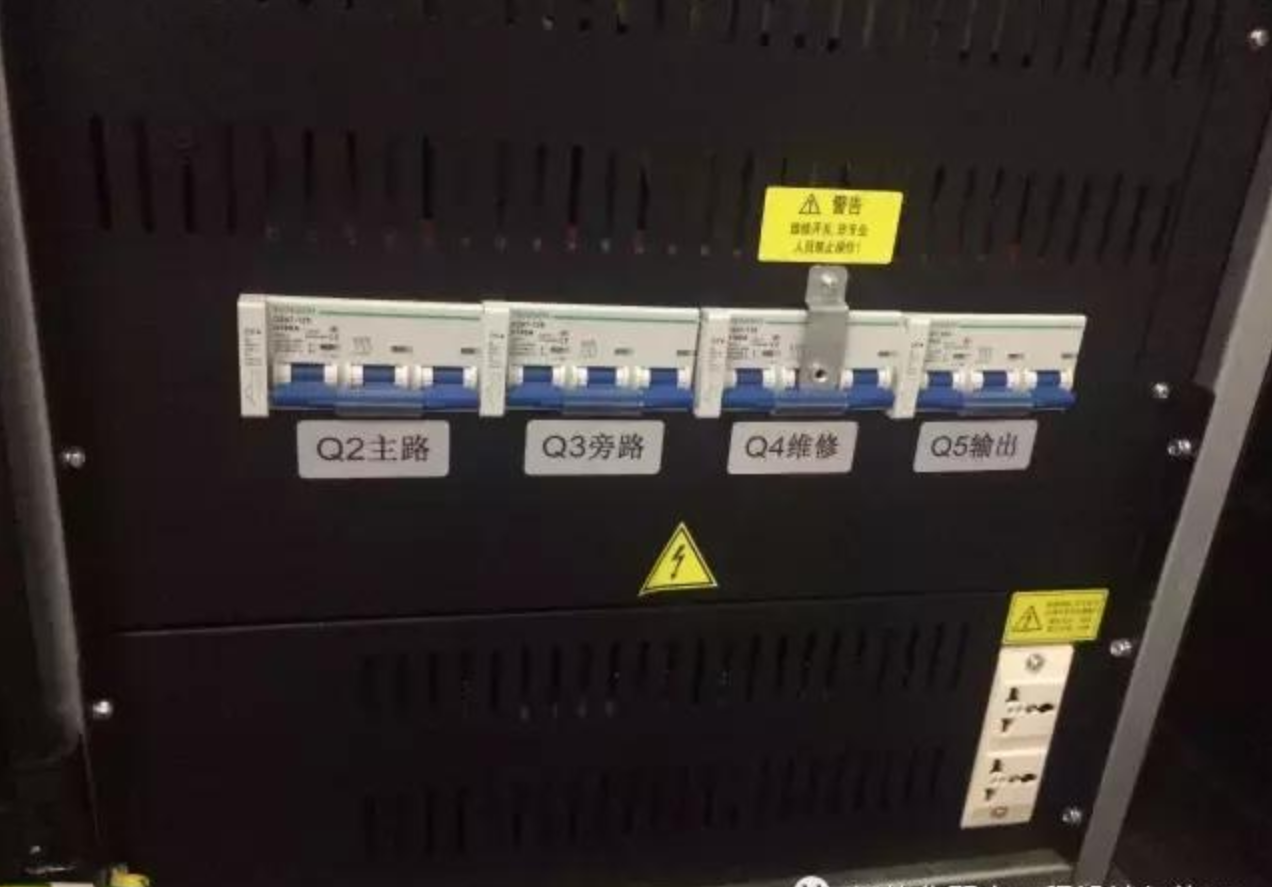

UPS接線端子，從左往右為電池、主路輸入、旁路、輸出。接線為4+1，三火一零一地。這臺機器接線前，首先測試主路和旁路是否已連接，有萬用表測試U1、U2是否短路？V1、V2是否短路？W1、W2是否短路？如果短路，市電直接接主路就可以了；如果不是短路，就用連接把對應的端子連接。
接完線后的圖片

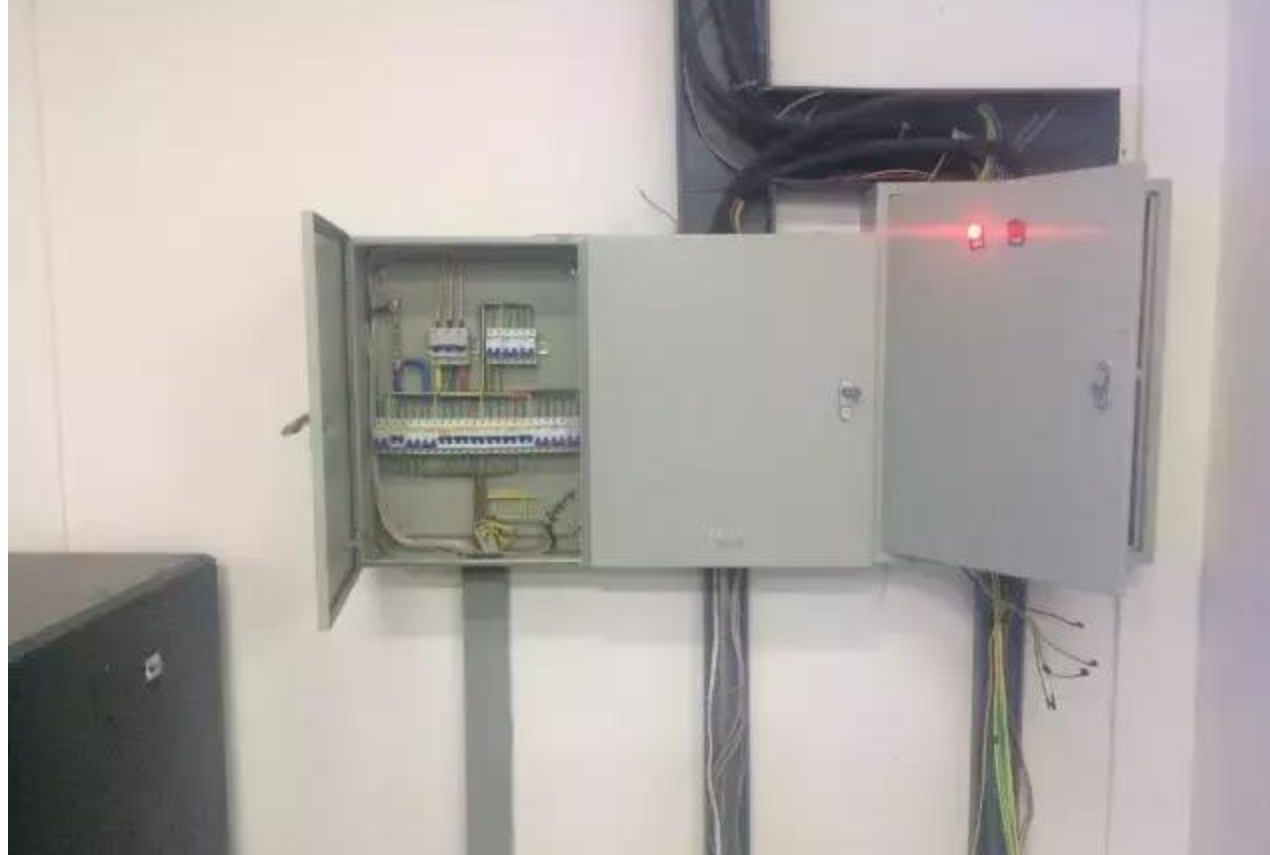

這個圖從左往右分別是為UPS輸出箱子、UPS輸入箱子、消防控制箱
至于調試怎么來？如果有廠家指點最好了，沒有看說明書，按照說明書一步步來。一般的流程是旁路-輸出-輸入-電池-逆變器制箱

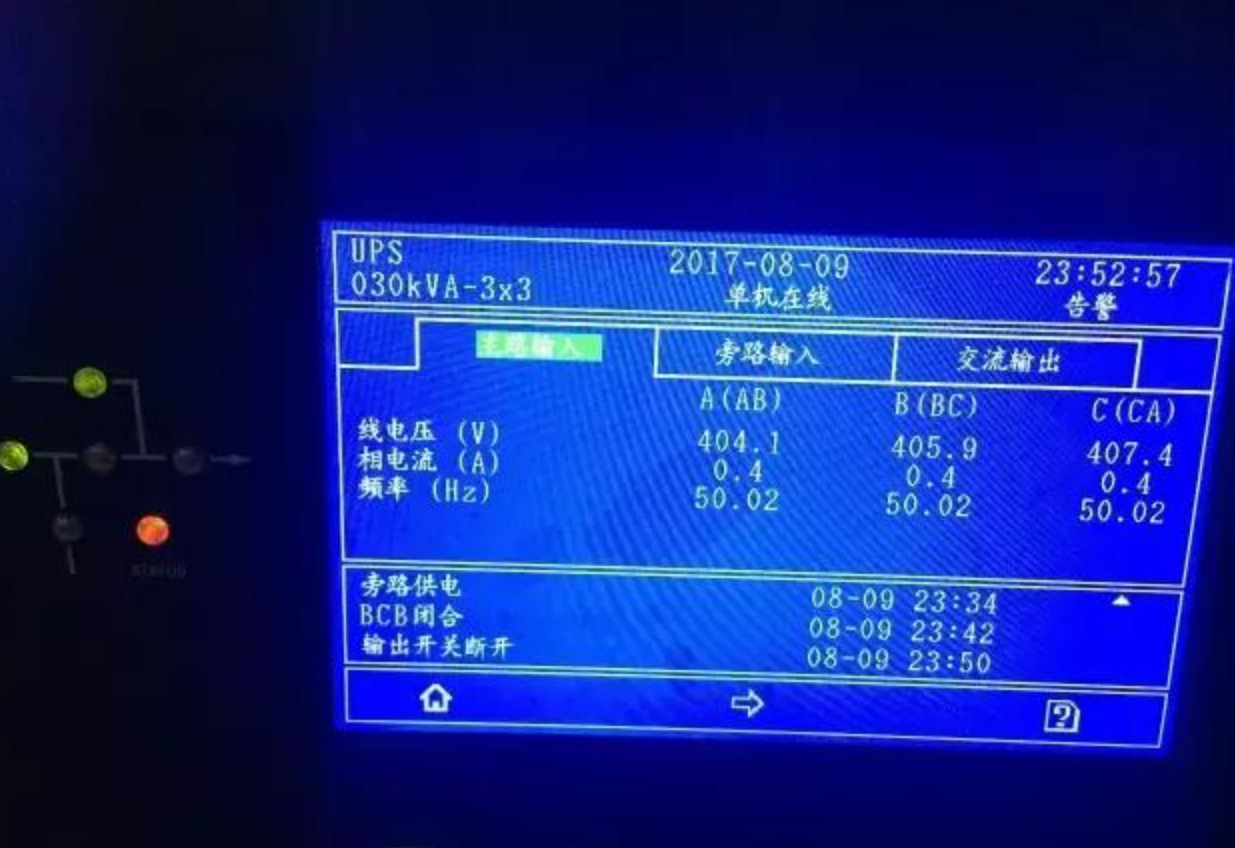

調試好的界面為這樣。下面就是進行一些簡單的測試了，比如電池測試，系統測試等等。
以上就是一個簡單的UPS安裝流程，這個工頻機安裝最大的難度就是體積大，重，需要人力大。最后提醒一句別忘記接地線。迪能電氣
